离心泵在化工行业被称为水系统的心脏，它有多重要不言而喻，在石油石化生产企业中，大量使用着各种离心泵，在国民经济的其他部门离心泵也被频繁使用着，在实际使用过程中需要对其有足够了解，那么离心泵主要由什么组成?本期带来了离心泵结构及各部件名称!
一、离心泵主要由什么组成
离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的中心部分，它转速高出力大，叶轮上的叶片又起到首要作用，叶轮在装配前要经过静平衡试验。叶轮上的表里表面要求光滑，以削减水流的***损失。
2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的首要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要恰当一般为2/3～3/4的体积太多会发热，太少又有响声并发热!滑动轴承使用的是通明油作润滑剂的,加油到油位线。
太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏形成事端!在水泵运转过程中轴承的温度比较高在85度一般运转在60度左右，假如高了就要查找原因(是否有杂质，油质是否发黑，是否进水)并及时处理!
5、密封环又称减漏环。叶轮进口与泵壳间的空隙过大会形成泵内高压区的水经此空隙流向低压区，影响泵的出水量，功率降低!空隙过小会形成叶轮与泵壳***产生磨损。
为了添加回流阻力削减内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的空隙坚持在0.25～1.10mm之间为宜。
6、填料函首要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用首要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。
始终坚持水泵内的真空!当泵轴与填料***产生热量就要靠水封管住水到水封圈内使填料冷却!坚持水泵的正常运转，在水泵的运转巡回检查过程中对填料函的检查是特别要注意!在运转600个小时左右就要对填料进行替换。
二、离心泵结构及各部件名称
离心泵的结构

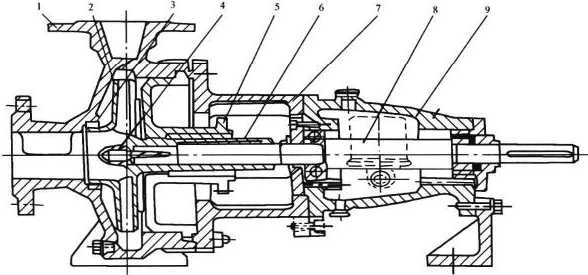

(1)单级单吸离心泵的结构
① 转子部分:叶轮、轴、轴套、叶轮锁紧螺母;
② 定子部分:泵体、泵盖、悬架、轴承压盖、填料压盖、支架、密封环;
③ 支撑部分:滚动轴承;
④ 传动部分:联轴器(又称对轮)、键;
⑤ 密封部分:叶轮密封环、泵体密封环、密封填料。
1一泵壳;2一叶轮;3一密封环;4 一叶轮螺母;5一泵盖;
6—密封部件;7—中间支承;8—轴;9 一悬架部

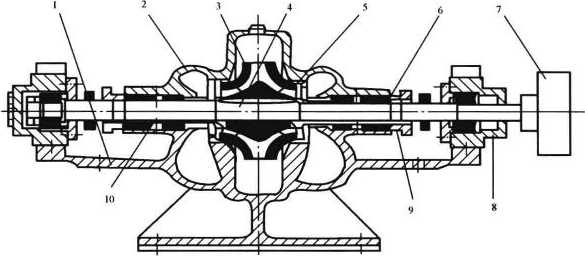

(2)单级双吸离心泵结构(图1 -6)。
7—联轴器;8—轴承体;9 一密封填料压盖;10一密封填料
① 转子部分:叶轮、轴、轴套以及轴套锁紧螺母、轴承锁紧螺母;
② 定子部分:泵体、泵盖、轴承体、轴承体压盖;
③ 支撑部分:滚动轴承;
④ 传动部分:联轴器、键等;
⑤ 密封部分:密封环(口环、止漏环)、密封填料、水封环。

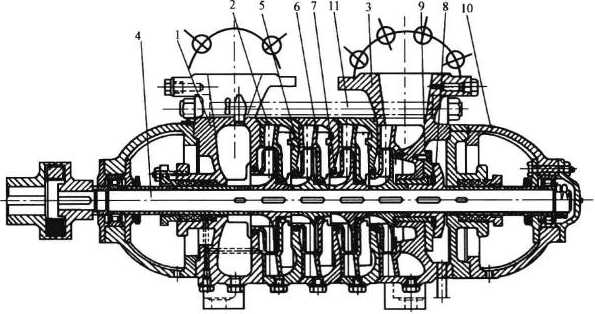

(3)单吸多级离心泵的结构(图1 -7)。
7—密封环;8一平衡盘;9 一平衡套：10—轴承支架;11 -螺栓
① 转子部分:叶轮、轴、轴套、挡套、平衡盘、卸压套、轴套锁紧螺母;
② 定子部分:吸入段(前段)、中段、吐出段(后段)、导翼、承磨套(又称导翼套)、尾 盖、轴承体、穿杠螺丝和螺母、泵底座等;
③ 支撑部分:滑动轴承、又称轴瓦或滚动轴承;
④ 平衡部分:平衡盘、平衡环(套)或静平衡盘及压盖、压盖套;
⑤ 密封部分:首级密封环、次级密封环、承磨套、水封环、填料、密封填料压盖等;
⑥ 传动部分:联轴器(对轮)、橡胶圈、连接螺栓和弹簧垫圈、螺母、键等。
