减压阀(reducingvalve)是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，该类阀门在化工行业的运用比较频繁，很多使用者对其调节压力的工作形式不太懂，本期从气体减压阀工作原理详解，一步步带你弄懂气体减压阀如何调节压力大小!

威乐售后|阀门技术|从气体减压阀工作原理详解，带你弄懂气体减压阀如何调节压力大小

调压阀的工作原理

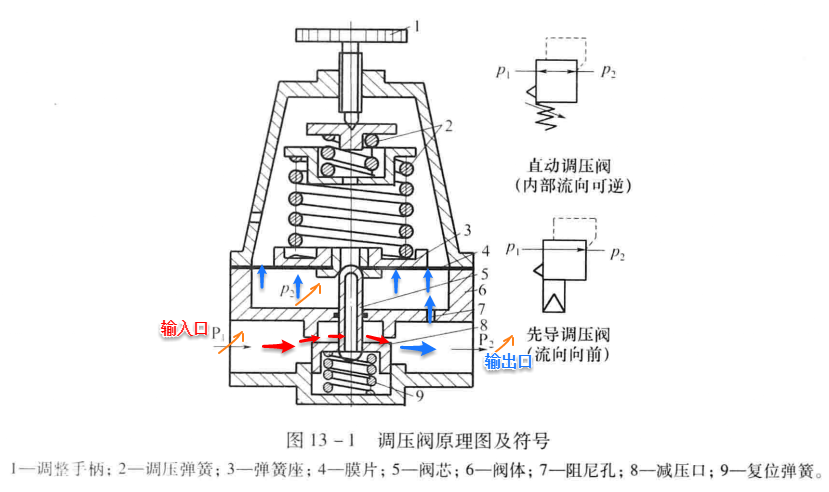

如图1所示，减压阀口8处于常开位置，阀口开度取决于手柄1的拧紧程度。手柄向下拧得越紧，阀口开度就越大。

通过减压阀口8后，从输入口P1进入的高压气体流量增加，但压力降至P2，从输出口进入执行机构。

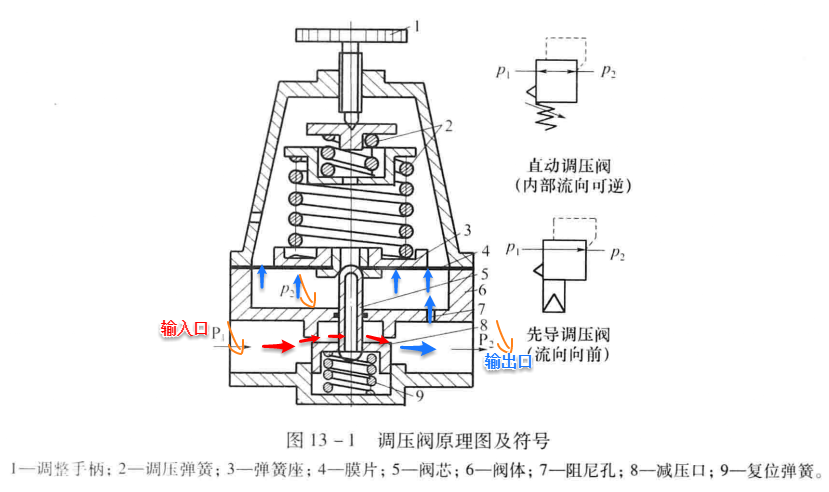

如图2所示，大部分减压气体进入执行机构，少量压力为P2气体，从阻尼孔7进入膜腔，在膜4下产生向上推力，当向上推力与压力弹簧2向下弹簧力平衡(平衡是动态平衡过程)时，压力阀压力输出稳定。

如图3所示，如果输入压力P1突然上升，输出压力显然会上升，相应膜4下方的压力也会上升，膜向上移动;阀芯5在复位弹簧9的作用下也会向上推动膜，使减压阀8倾向于降低阀开度，增强阀节流效果，直到输出压力P2降低，使膜上下两端的压力再次平衡，减压阀的输出压力再次稳定。

如图4所示，如果输入压力P1突然下降，输出压力显然会下降，相应膜4下方的压力也会降低，膜向下移动，使减压阀8倾向于增加阀开度，减小阀节流，直到输出压力P2升高，使膜上下两端的压力再次平衡，减压阀的输出压力再次稳定。
