性能特点
缠绕垫片具有良好的压缩性能、良好的回弹性能、多道密封和一定的自紧功能，对法兰压紧面的表面缺陷不敏感，采用非粘结方式蓝色密封面可部分消除压力、温度变化的影响和机械振动；在高温、低温、高真空、冲击振动等交替循环等各种恶劣条件下，仍能保持其优良的密封性能。
二手设备
管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰接头的静密封部位。
缠绕垫片结构型式代号及所用法兰型式：
| 基本型式 | 代号 | 适用的法兰密封面 | 厚度(mm) | |
| V型基本体/环 | W型基本体/环 | |||
| 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 |
| 带内环型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2 4.5/3 | 4.8/3.0 5.5/4.0 7.5/5.0 |
| 带定位环型 | C或CG型 | 平面或凸面 | ||
| 带内环及定位环型 | D或CGI型 | 平面或凸面 | ||

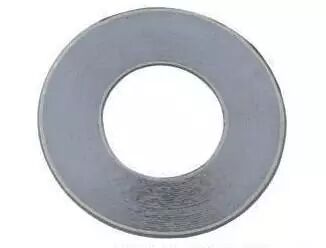

基本型:

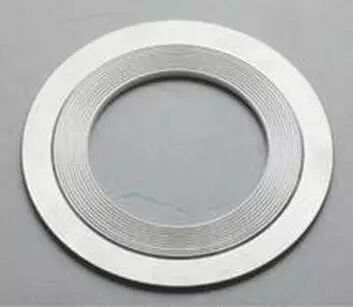

带内环型：

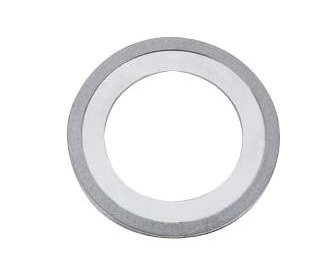

带定位环型：

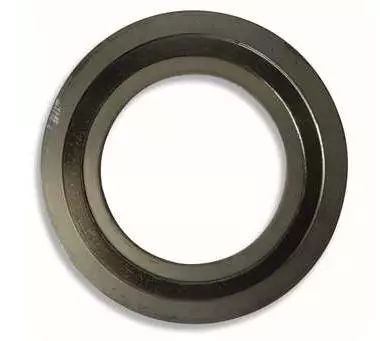

带内环及定位环型：
1.基本型缠绕金属带
A. 采用厚度为0.15mm~0.25mm的,sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑、洁净，不应有粗糙不平、裂纹、划伤、凹坑及锈斑等缺陷。
C.不锈钢的硬度值 HV≤200
2. 基本型缠绕非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：

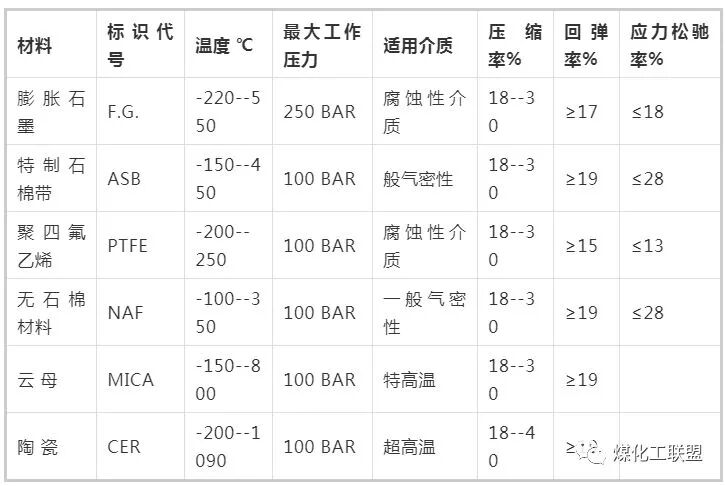

缠绕垫片各种非金属材料主要技术参数：
下表用于对内环及缠绕金属带的材质选择：
| 材料名称 | 缩写标记 | 硬度(HB) | 温度(°C) |
| SUS 304 | 304 | 130~180 | -195~ 550 |
| SUS 316L | 316L | 130~180 | -100~ 550 |
| SUS 321 | 321 | 130~190 | -195~ 760 |
| HASTELLOR-B2 | HASTB | 215 | -185~ 1090 |
| INCONEL-600 | INC600 | 150 | -100~ 1090 |
| MONEL-400 | MON | 150 | -130~ 820 |
| 钛 | T2 | 215 | -195~ 1090 |
金属缠绕垫片基本体厚度公差：
| 项目 | 厚度(mm) | 公差(mm) |
| 垫片厚度 | 4.5, 3.2 | 0.2 -0.1 |
| 环厚度 | 3.0 | ±0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
| DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 | |
| 内环内径 垫片内径 | <=600 | <=24″ | >=26″ and <=34″ | ±0.5 |
| >600 and <=800 | >24″ and <=34″ | >=36″ and <=60″ | ±0.9 | |
| >800 and <=1600 | >34″ and <=60″ | ±1.3 | ||
| >1600 | >60″ | ±1.6 | ||
| 垫片外径 | <=600 | <=24″ | <=24″ | ±0.9 |
| >600 and <=16000 | >24″ and <=60″ | >24″ and <=60″ | ±1.8 | |
| 1600 | >60″ | ±2.2 | ||
| 外环外径 | >=1/2″ and <=60″ | ±0.9 | ||
| <=600 | <=24″ | 0-1.0 | ||
| >600 and <=1000 | >24″ and <=34″ | 0-1.8 | ||
| >1000 and <=1600″ | >34″ and <=60 | 0-2.2 |
金属石墨缠绕垫片主要性能参数：
| 缠绕垫片系数 | m=2.5-4 |
| 缠绕垫片使用压力 | ≤25MPa |
| 缠绕垫片使用温度 | -196℃-700℃(氧化性介质中不高于600℃) |
| 缠绕垫片最小预紧比压 | y=68MPa |
金属缠绕垫片的国内技术标准有：
HG/T20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系
HG/T20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系
GBT 4622.2-2008 缠绕式垫片 管法兰用垫片尺寸 国家标准
GBT 29463.2-2012 管壳式换热器用缠绕垫片 机械部标准
JBT 90-2015 管路法兰用缠绕式垫片 机械部标准
NB/T47025-2012 压力容器法兰用缠绕式垫片
